"回零"与"工作面" — 六自由度平台开机为什么要花这几分钟

现场最常被问的两个问题

“我刚开机为什么不能直接跑？要等 3 分钟？” “操作界面里这个’工作面’是干啥的？能跳过吗？”

这两个名词是六自由度运动平台所有型号开机必经的两道关卡。听上去像繁文缛节，本质上是整机最重要的两个安全 + 精度保障机制。

本文不讲技术实现，只讲：为什么必须做、不做会怎样、对你日常操作的影响。

第一关：回零 (Homing)

什么是”零位”

六自由度平台的”零位”指所有 6 支电动缸都退到一个统一参考长度的状态，此时上盘处于中性姿态（位置中心、角度全 0）。

控制器从此参考点开始累计每一支缸的运动，只有零位准确，后续所有位姿命令才有准确意义。

为什么开机必须回零

电动缸用的是增量式位置反馈——也就是说，控制器知道”缸移动了多少”，但不知道”缸现在在哪儿”。开机时这是未知数。

如果不回零直接发命令：

• 控制器以为缸在 100 mm，实际可能在 50 mm
• 一条”移动 +200 mm”的命令 → 实际推到 250 mm
• 缸超程撞机械限位 → 损坏铰链 / 拉断电缸

回零的目的：把控制器的内部认知与缸的物理实际强制对齐。

回零的过程感受

不同型号回零时间不同，典型流程：

1. 6 支缸依次或同步慢速运动，触发各自的零位传感器
2. 触发后回退一个固定距离再低速触发一次（提升重复定位精度）
3. 上盘归位到中性姿态
4. 控制器状态机切换到 READY 状态

整个过程通常 1-3 分钟，过程中平台不接受任何运动命令——这是正常，不是故障。

回零失败怎么办

可能的现象：

• 某支缸到了行程末端仍未触发零位
• 多次触发位置不一致

多数原因：

• 平台搬运 / 撞击后零位传感器位置变了
• 缸内有异物 / 杂物
• 现场电气干扰

不要尝试”跳过回零强行运动”——这会直接撞机械限位。正确做法：

1. 通过 yksw 上位机查看哪根缸失败
2. 用 yksw 的”单缸 JOG”模式手动慢慢移动到行程中段
3. 重新发起回零

如果反复失败，联系彦控售后工程师远程支持。

第二关：工作面 (Work Plane / Work Position)

什么是”工作面”

回零后平台处于”中性姿态”——所有自由度都在中点，适合保护机械结构，但不一定是客户实际想用的起始姿态。

“工作面”指客户为这台设备指定的实际使用起始位姿。例如：

• 驾驶模拟舱：座椅水平 + Z 轴升至 200 mm（方便上下乘客）
• 振动试验台：工作台面水平 + Z 轴升至 300 mm（方便装配测试件）
• 4D 影院：座椅前倾 5° + Z 轴抬至 150 mm（影片开始的姿态）

为什么需要单独定义工作面

如果每次开机都从”中性姿态”开始：

1. 上下人 / 装载试件很不方便（机构离地高度可能不合适）
2. 起始姿态不一致，实验数据可比性差
3. 客户操作员需要每次手动调到工作位置，容易出错

工作面就是把”这台设备实际服役的初始姿态”做成一键命令——开机 → 回零 → 回工作位 → 立刻可用。

工作面的设置

工作面通常在装机调试时由彦控工程师与客户一同确定，写入控制器配置；客户日常操作只需”一键回工作位”，无需再次设定。

如果客户搬迁 / 改造场景，可通过 yksw 上位机重新定义工作面。

跳过工作面有什么风险

工作面本身不是安全关卡（不会撞机），但跳过它意味着：

• 装配 / 上下人不方便
• 实验起点不一致
• 多人操作时容易混乱

所以强烈建议每次启动都执行”回工作位”。

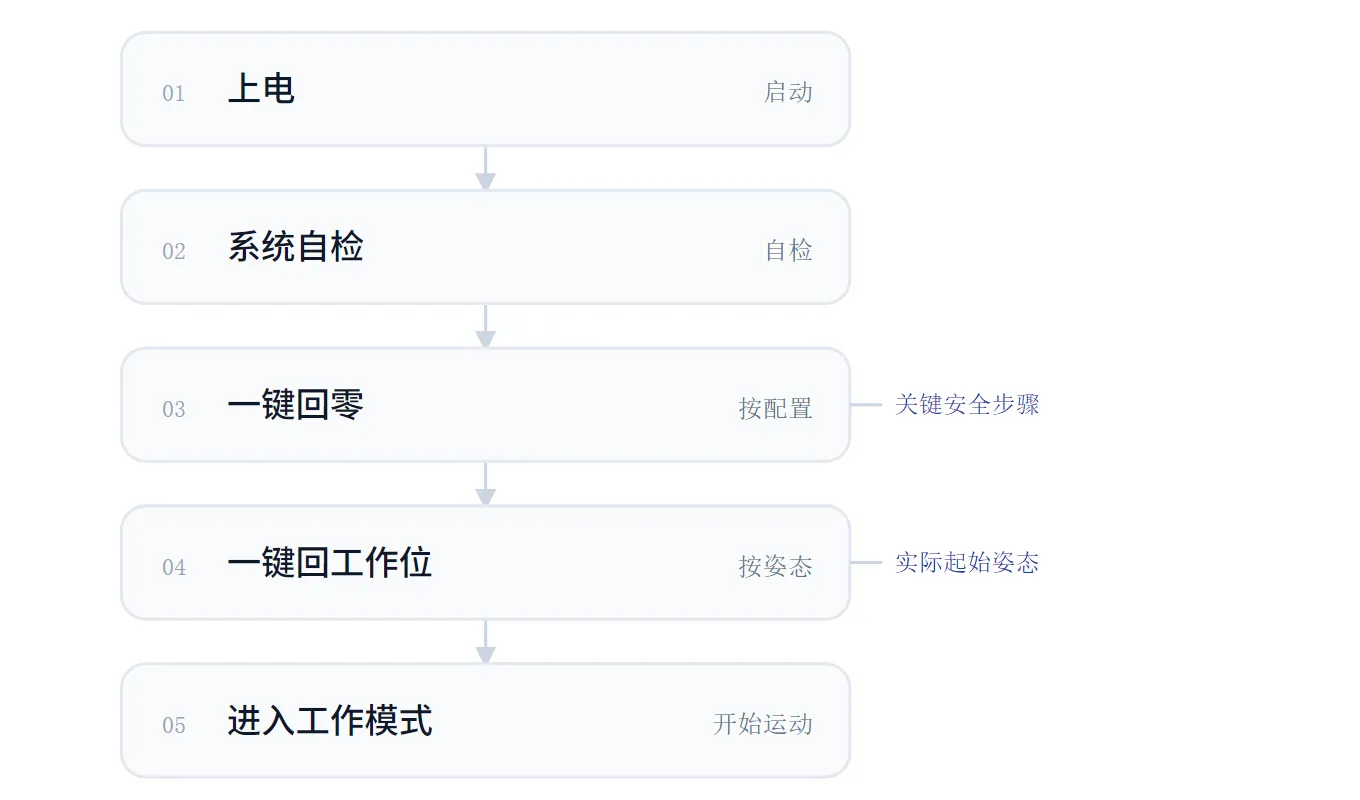

客户操作流程（默认）

每次开机：

1. 上电         （30 秒）
2. 系统自检     （30-60 秒）
3. 一键回零     （1-3 分钟）  ← 关键安全步骤
4. 一键回工作位 （30 秒）       ← 实际起始姿态
5. 进入工作模式（开始运动）

总耗时 3-5 分钟。不能省，省了会出事。
